| 型 號： | |
| 溫區數目： | |
| 溫控范圍： | |
| 溫控精度： | ℃ |
| 冷卻系統： | |
| PCB板尺寸： | mm |

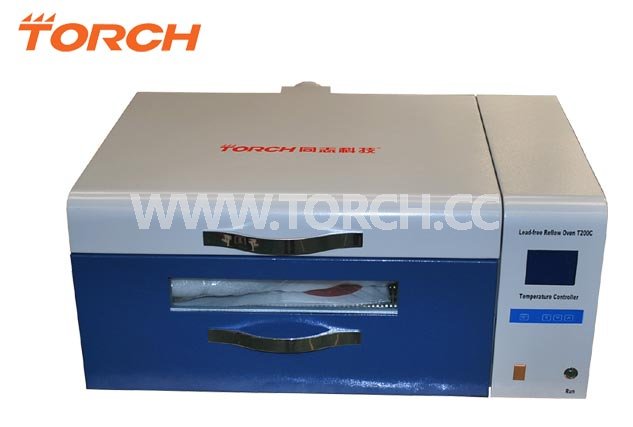

| 【商品名稱】：桌面式無鉛回流焊機T200C | |
|
【生產廠家】：同志科技 【商品規格】：T200C |
【商品簡介】：
隨著電子技術的不斷發展，表面貼裝技術（SMT）的應用越來越廣泛。同志科技的小型生產線設備正是致力于該項技術的普及，為中國的電子技術貢獻力量。

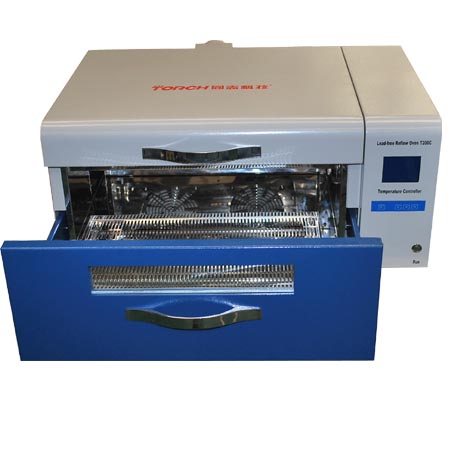

小型抽屜式回流焊機T200C是在同志科技技術人員多年技術工藝積淀基礎之上，根據國內客戶實際需要，精心設計研發而成。它具有高精度、多功能；經濟實用；節能降耗；性能穩定，壽命長及可視化操作等特點。是中小型電子廠小批量多品種生產和部分電子企業、科研院所科研的理想設備，同時也是大中型貼片生產線中配備的互補設備。
【主要特點】：
A.高精度、多功能；滿足0201電阻電容、二 三極管、精細間距QFP、SOP、PLCC、BGA、CSP等各種元器件的焊接要求。滿足工廠、科研教學單位小批量、多品種的生產和實驗室的新品試制
B 經濟實用、節能降耗； 一機多用，可做SMT紅膠的固化
C 性能穩定、壽命長；
D 可視化操作
【2012款升級后集體特點】：
1、控制系統采用了液晶控制器，取代了之前的LED儀表控制。
2、控制系統的溫度段數是5*40段的溫度曲線，可以儲存在液晶控制器里面，可以通過軟件讀出這5條曲線，也可以通過軟件分別寫入到液晶控制器里面。

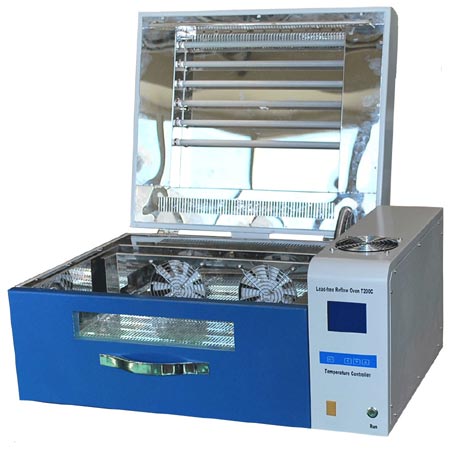

3、加熱管的安裝方式采用了加熱管安裝支架，主要針對T200C和T200C+。之前的T200N就是這樣的支架。有效提高了機器的溫度均勻度。
4、抽屜導軌從之前的兩段式升級為三段式抽屜導軌，主要針對T200C和T200C+。系統解決了抽屜晃動的問題。之前的T200N系列就是這樣的導軌系統。
5、抽屜門上面增加了2組高溫磁鐵鈕。系統解決了抽屜關閉不嚴的問題。T200C，T200C+，T200N，T200N+系列全部升級。
6、控制面板開關采用了不銹鋼的按鈕開關，像我們AOI上面采用的就是這種開關。有效提高了桌面式回流焊機的檔次。
7、抽屜門加高了，取消了下面的那個小白擋板。系統解決了抽屜門和下邊磨損掉漆的問題。
8、+系列測溫模塊的安裝部分做了優化處理，安裝更加便捷。
9、液晶控制屏上面可以顯示當前運行狀態，程序段，各輸出狀態，加熱工作狀態，錯誤狀況，設定溫度和實際測量溫度。
10、抽屜的把手采用新款弧形把手。
【備 注】：
ROHS指令已經發布，在無鉛制程中，如何保證無鉛焊接的質量，是所有電子廠都在思考的問題。眾所周知，無鉛的焊接工藝和質量控制與有鉛焊接相比增加了許多難度，在無鉛時代，如何更好地滿足無鉛焊接的試制和小批量高質量的生產，是我們同志科技多年來一直視為己任的的努力方向，
同志科技研發團隊在多年技術工藝積淀基礎之上，根據國內中小型電子廠的實際需求和高職院校、研究所小批量試制的實際需要，精心開發出在抽屜式回流焊領域中新產品T200C 。它具有高精度、多功能；節能降耗；性能穩定，壽命長及可視化操作等特點，是中小型電子廠小批量多品種生產和電子企業、科研院所科研生產的理想設備，同時也是大中型貼片生產線中配備的互補設備。
▲計算機控制
通過軟件對控制器參數進行操作，提高生產效率，可滿足產品多樣化的情況下的焊接生產。
▲高精度、多功能；
突破小型桌面式回流焊機儀表控制編程難，修改參數難，溫度曲線存儲有限等不足，采用自主研發的溫度控制軟件，溫度曲線設置直觀、可存儲大量溫度曲線，同時自帶分析統計功能和打印功能，您想焊接多少種產品，記錄多少次實驗數據都不怕！40 段溫度曲線批量設定
▲ 可視化操作，溫度曲線的實時顯示和焊接過程的實時觀測
實時檢測每一次焊接的溫度曲線，可在焊接同時顯示出實際的溫度曲線，方便無鉛工藝曲線的調整和掌握，特別是保溫區和熔融區等關鍵點的控制。
▲ 曲線分析功能，實時檢測后的溫度曲線和歷史溫度曲線都可以進行分析，便于修改和完善曲線。
技術說明
A: 控溫段數： 40 段，可根據實際的需要在計算機中選擇設定。
B: 溫區數目 : 單區多段控制
C: 控溫系統： 電腦控制系統， SSR 無觸點輸出
D: 溫度準確度 : ± 2 ℃
E: 升溫時間： 3min
F: 溫度范圍 : 室溫 -360 ℃
G: 發熱來源 : 紅外線 + 熱風對流方式
H: 有效工作臺面積： 360mm * 230mm ( 大于 A4 紙 )
I: 焊接時間 : 3min ± 1min
J: 溫度曲線：可根據需要實時設定和調整，同時可以實時檢測。
K: 冷卻系統：橫流式均衡快速降溫
N: 額定電壓 : AC 單相， 220V; 50Hz
O: 額定功率 : 3.8KW 平均功率： 1.6kw
P: 重量： 39 kg
Q: 尺寸 : 長 ′ 寬 ′ 高660 ′ 450 ′ 300mm
★如果產品改型，恕不另行通知，購買時請以實物為準！
【產品二維圖】
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
